Spannung / Frequenz 230 V / 1 ph / 50 Hz
Leistung / power 1740 W
Strom 7,9 Amp
Drehzahl 1760 rpm
Schutzklasse /protection class IP55/ISO Cl. B
Motorschutz integ. Motorschutz
Max. Fördermitteltemperatur +120 °C °C
Motortyp-Effiziens/Regelbar EC/ mit Poti regelbar
max. Volumenstrom 8450 m3/h
entspricht M-LüAR 8.2 ja
Schalldruckpegel 3m 69 dB (A)
Material Gehäuse verzinkt. Stahlblech/Rahmen Alu
Anschluß saugseitig Rohrmaß DN 400 mm
Gewicht 68,0 kg
-hocheffizienter EC-Motor mit Controller
außerhalb des
Luftstroms

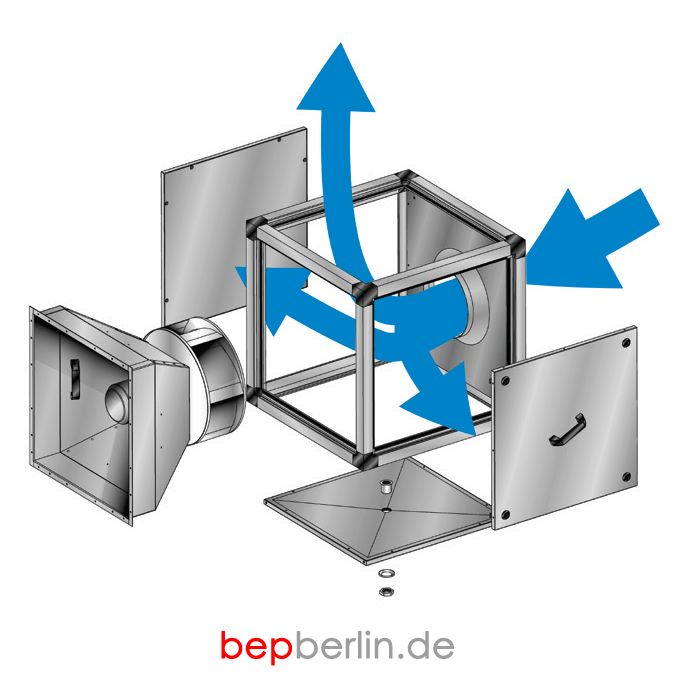

-Ausblasstellung variabel
-Gehäuse doppelwandig schallisoliert
- Gehäuse mit Kondensatwanne und Ablauf
- inkl. eingedichtetem Ansaugstutzen,
Revisionsschalter
und W-Connect Anschluss serienmäßig

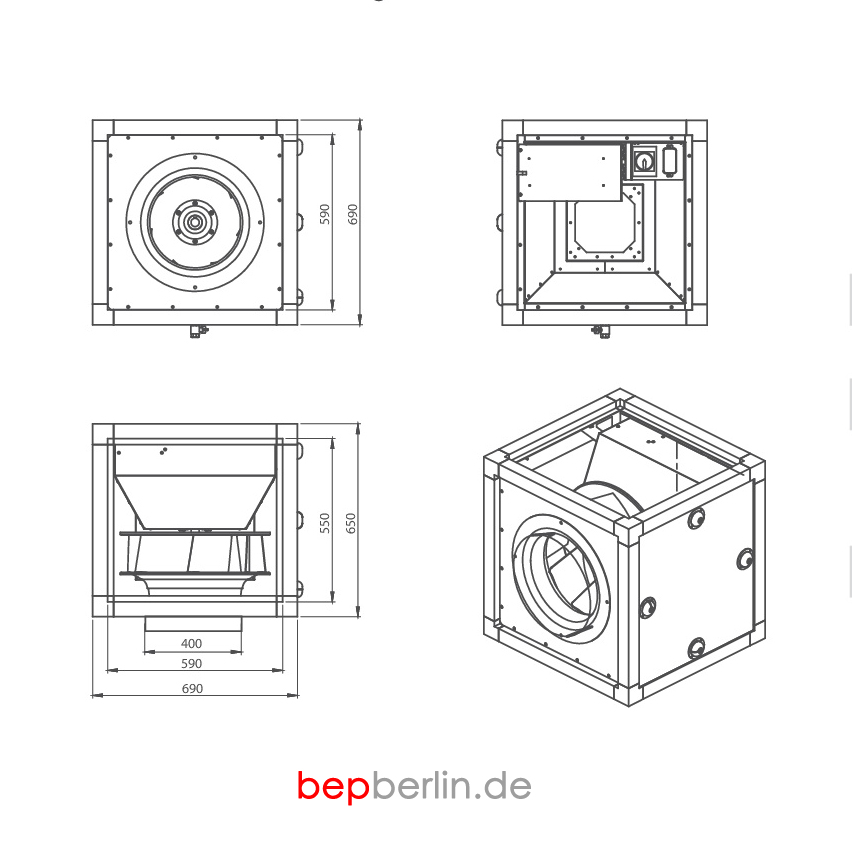

Bundkragen im Ansaug -Muffe : Ø 40 cm

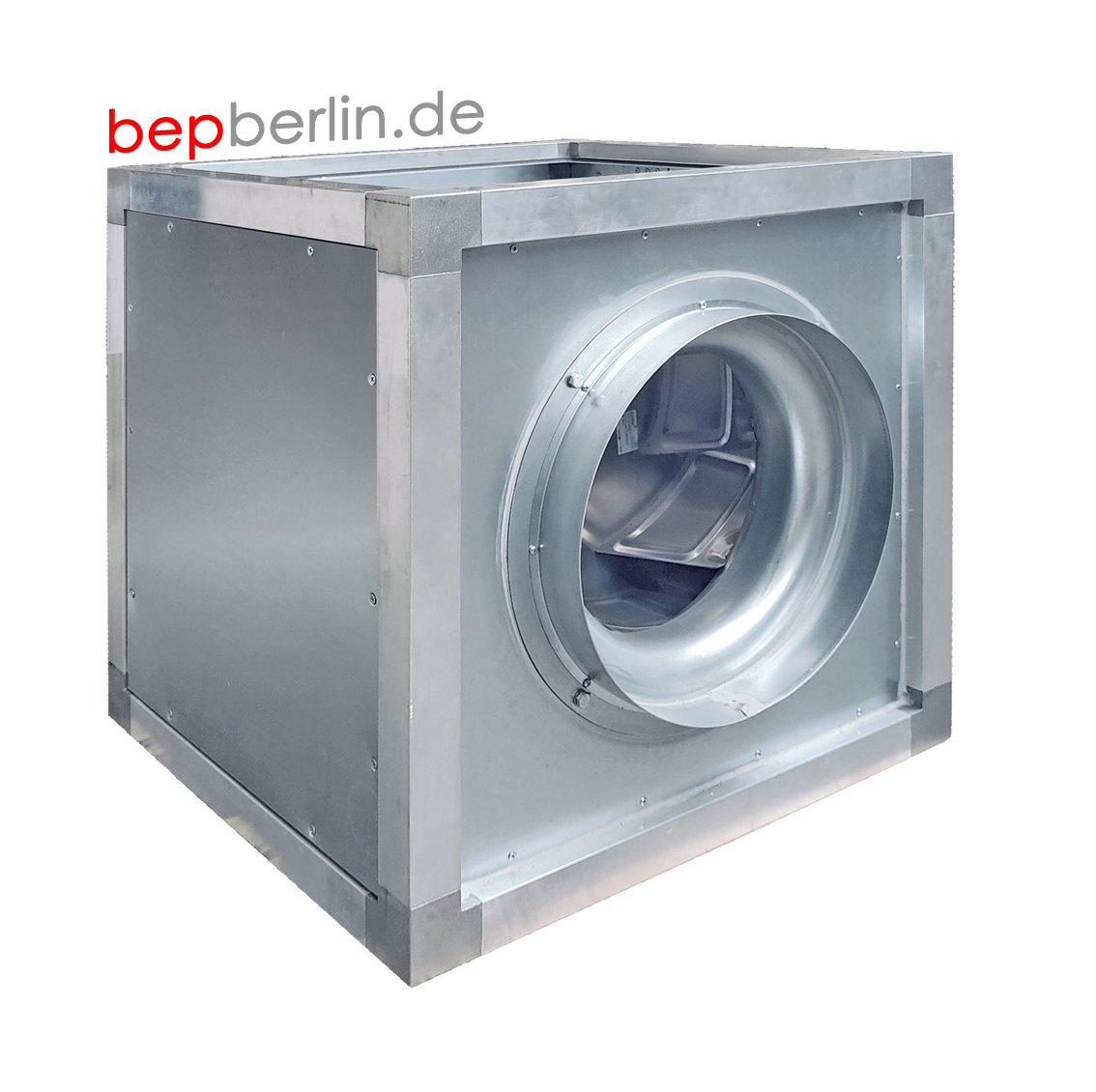

Die Airbox GBV eignet sich für
Anwendungen mit einem
Luftstrom von 90°.
Die Ventilatoren werden über EC-Motoren angetrieben. Die Ventilatoren
müssen mit einem Potentiometer (0-10V) geregelt
werden. Alle Motoren sind für 50/60 Hz geeignet. Die Eingangsspannung
für einphasige Geräte liegt im Bereich 200V und
277V, bei dreiphasigen Geräten beträgt die Eingangsspannung 380 und 480V.
Das Produkt ist zur Montage im Innen- oder Außenbereich
(mit Wetterschutz/Zubehör) vorgesehen
Die Ventilatoren sind zum Einbau in lüftungstechnische Anlagen vorgesehen.
Die Ventilatoren können sowohl in ein
Kanalsystem als auch frei ansaugend über Einströmstutzen und einem
saugseitigen Berührschutzgitter eingebaut
werden. Frei ausblasend über Berührschutzgitter ist ebenfalls möglich.
Der Ventilator ist geeignet für die Beförderung von sauberer Luft.
Die maximal zulässigen Betriebsdaten auf dem Typenschild gelten
für eine Luftdichte von 1,2 kg/m³ (NN) und einer
maximalen Luftfeuchte von 80%.
Pasender Regler: DS-X-H52-PO-5S (extra bestellen)
Achtung: Den Motor muss vom Fachmann/ Techniker angeschlossen werden.
Unsere Motoren werden ausschließlich einseitig offen geliefert !
Wir bieten Ihnen gerne ein Seitenpaneel / Übergangsstutzen
zur Schließung der Box an.
